NORMAFIX : TABLEAU DE DISTRIBUTION SECONDAIRE MODULAIRE

CARACTERISTIQUES GENERALES

  • Jeu de barres en cuivre
  • Montage de câbles secs jusqu’à 240 mm
  • Compartiment supplémentaire BT
  • Disjoncteurs sous vide ou SF6
  • Développé selon les normes internationales
  • Visualisation du sectionnement
  • Contrôle de présence de tension et concordance des phases
  • Verrouillages mécaniques et électriques
  • Système de sécurité contre l’arc interne
  • Facile à installer
  • Durée de vie électrique et mécanique accrue
  • Extensible
  • Conception modulaire

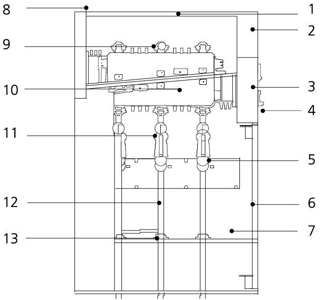

COMPOSITION

1 - Panneau d’accès au jeu de barres
2 - Coffret BT Frontal
3 - Commande de l’interrupteur-sectionneur ISF
4 - Voyants néon de signalisation présence de tension
5 - Diviseur de tension capacitif
6 - Porte d’accès au compartiment inférieur
7 - Compartiment inférieur
8 - Barre de terre du poste
9 - Jeu de barres
10 - Interrupteur-sectionneur à trois positions ISF
11 - Connecteur de câbles
12 - Câbles MT
13 - Fixation de câbles
